Modules Pinout
AHOOOJ!
TODO!

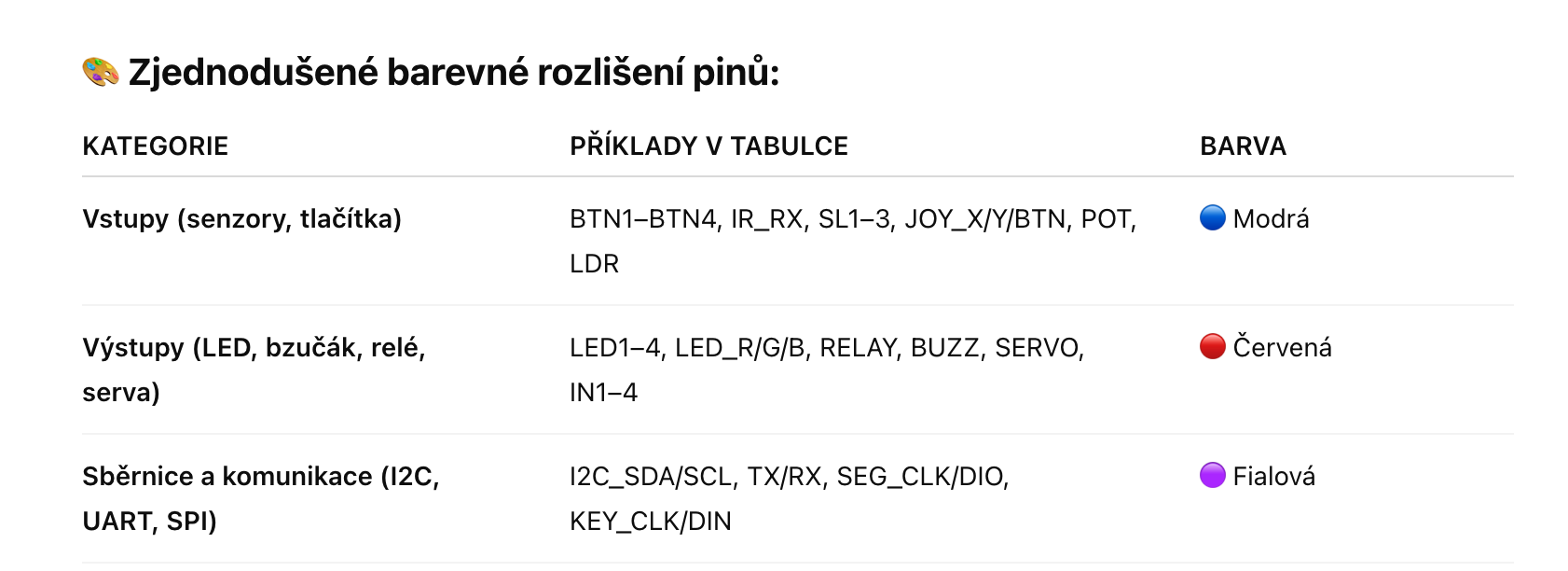

| ID | Název modulu | IO 2 | IO 3 | IO 4 | IO 5 | IO 6 | IO 7 | IO 8 | IO 9 | IO 10 | IO 11 | IO 12 | IO 13 | IO 14 | IO 15 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EDU01 | Mainboard | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| EDU02 | Blink & Click | BTN1 | BTN2 | BTN3 | BTN4 | - | - | - | - | - | - | LED4 | LED3 | LED2 | LED1 |
| EDU03 | RGB LED | - | - | - | - | LED_R | LED_G | LED_B | - | - | - | - | - | - | - |
| EDU04 | 7-Segment | BTN1 | BTN2 | BTN3 | BTN4 | - | - | - | - | SEG_CLK | SEG_DIO | - | - | - | - |
| EDU05 | Multisensor | BUZZ | IR_TX | IR_RX | - | - | - | - | - | - | LDR | IR_FIRE | CONN | I2C_SDA | I2C_SCL |
| EDU06 | Rotary Encoder | - | - | - | - | - | - | CLK | DATA | - | - | - | - | BTN | - |
| EDU07 | Sliders | - | - | - | - | - | - | - | - | - | - | SL1 | SL2 | SL3 | - |
| EDU08 | Led Matrix | - | - | - | - | IN1 | IN2/OUT1 | IN3/OUT2 | IN4/OUT3 | - | - | - | - | - | - |
| EDU09 | Relay | - | - | - | - | RELAY | IN2 | IN3 | IN4 | - | - | - | - | - | - |
| EDU10 | OLED Display | - | - | - | - | - | - | - | - | - | - | - | - | I2C_SDA | I2C_SCL |
| EDU11 | Potentiometer | - | - | - | - | - | - | - | - | IN4 | POT | IN2 | IN3 | - | - |
| EDU12 | Buttons | BTN1 | BTN2 | BTN3 | BTN4 | - | - | - | - | - | - | - | - | - | - |
| EDU13 | Joystick | - | - | - | - | - | - | - | - | - | JOY_X | JOY_Y | JOY_BTN | - | |
| EDU14 | Connect | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| EDU15 | Mosfet | - | - | - | - | IN1 | IN2 | IN3 | IN4 | - | - | - | - | - | - |
| EDU16 | Compass | - | - | - | - | - | - | - | - | - | - | - | - | I2C_SDA | I2C_SCL |
| EDU17 | SDPlayer | - | - | - | - | TX | RX | - | - | - | - | - | - | - | - |
| EDU18 | Keypad | - | - | - | - | - | - | KEY_CLK | KEY_DIN | - | - | - | - | - | - |
| EDU19 | Servos | - | - | - | - | - | - | - | - | OUT_EN | - | - | - | I2C_SDA | I2C_SCL |
| EDU20 | SD Card | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| EDU21 | DC Motor Driver | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| EDU22 | Stepper Motor Driver | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| EDU23 | RFID | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| EDU24 | Security | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| EDU25 | Gesture sensor | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
